Pogo 英文直译是翘翘板的意思，Pin 通常指针状的小物体。Pogo pin 就是带弹簧的有弹性的小针，简称弹簧针。

20 多年前惠普设计了第一款 pogo pin，而且注册了商标，它用在惠普设计的打印机里面做板与板之间的信号连接，减少了线缆连接的麻烦，使连接更加简单，也使内部电路更干净清爽。

Pogo Pin弹簧针看似一个简单的零件，但如果没有一个有良好品质控制和完善的制造工艺水平，非常容易出现掉电和卡pin，或耐久性（寿命）过短问题。其工艺极其精细复杂，从车床加工，电镀，组装，每道工序都可能带来严重的隐患。

Pogo pin车床加工方面，推荐用日本走芯自动车床加工，这样零件精密度可以保证在 /-0.01mm内，可多数的工厂都是用走刀机加工，精度完全没办法保证。其二，车床加工的表面光洁度，尤其是针管的内表面光洁度非常关键。绝大多数工厂没有表面粗糙度测试设备，根本没有监管该重要参数。

Pogo pin电镀工艺方面，镀层的厚度对成本构成有巨大影响，质量好的的镀金是16～20u”,可多数其他品牌都在1～2u”,差距很大。其次，孔内镀金的品质对产品的电性能（动态阻抗）和机械性能影响也很大。

Pogo pin 组装的工艺同样重要。不良的组装工艺可导致针头歪斜，针高低长短差距过大，卡Pin，管口脱皮等严重问题

pogo pin 是一种应用于手机等电子产品中的精密连接器，广泛应用于半导体设备中，起连接作用。
根据应用不同有不同外观，但是整体上pogo pin 内部都有一个精密弹簧结构。该产品表面一般都镀金，产品单价一般5毛至1块左右。
顶针实现通电或是导通，大部分通过斜向下面与铜壁接触，弹簧承担少量，因此要求铜套内壁光滑。如POGOPIN工厂做成非斜切面，而是底部平整，大部分电流就要全部通过弹簧导通，对弹簧的要求就会很高。当然要保证电流突然增大的时候，出现的断电现象。（这是我在实际使用过程的一点点心得）

Pogo pin是一种由针头、弹簧、针管三个基本部件通过精密仪器铆压预压之后形成的弹簧式探针，其内部有一个精密的弹簧结构。pogo pin的表面镀层一般都镀金，可以更好的提高它的防腐蚀功能、机械性能、电气性能等。 Pogo pin 一般应用于手机、通讯、汽车、医疗、航空航天等电子产品中的精密连接，可以提高这些连接器的防腐蚀性、稳定性、耐久性。由于pogo pin是一个很精细的探针，所以应用在精密连接器中可以降低连接器的重量以及外观的体积，可以让连接器更加精细美观。

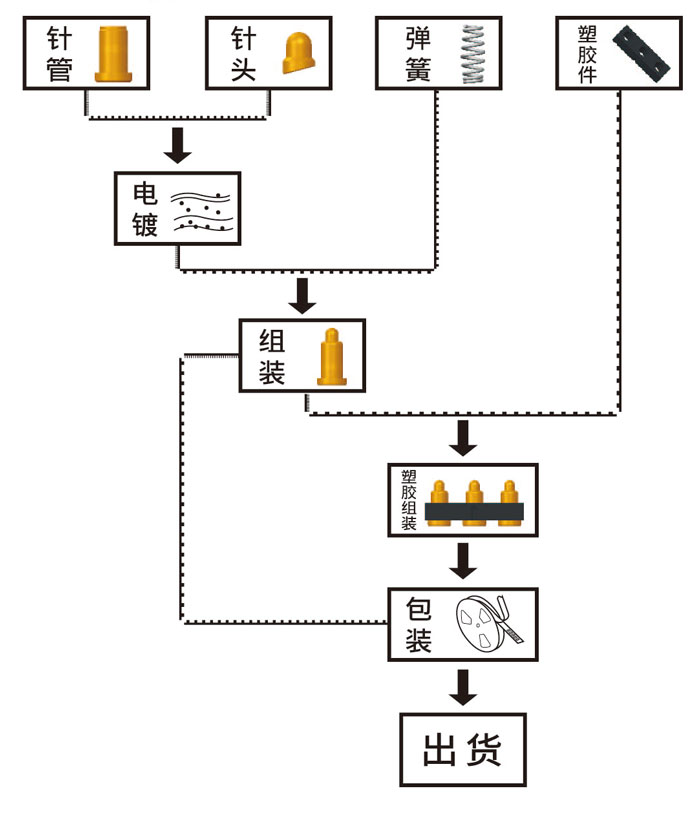

二、Pogo Pin的制造工艺

三、Pogo Pin 产品规范

1.0 概述

此规范定义了 Pogo pin 系列产品的一般性能参数及测试要求。

2.0 要求：

2.1 外形尺寸

外形尺寸符合产品图面要求。

2.2 材料和电镀

Body 为黄铜合金，镀镍的外面覆盖镀金层，镍层和镀金层的厚度因应不同的使用 场合不同，但镍层需大于 60uin, 镀金大于 4uin。
Plunger 为黄铜合金，镀镍的外面覆盖镀金层，镍层和镀金层的厚度因应不同的使 用场合不同，但镍层需大于 60uin, 镀金大于 16uin。
Spring 为不锈钢，也可为电镀过的琴钢线 塑胶为高温尼龙加 30％玻璃纤维

3.0 参数

• 3.1 持续工作电流： 低于 2.5A
• 3.2 工作电压： 低于 36V@25℃
• 3.3 使用寿命： 10000 次以上
• 3.4 工作温度： -40℃ 至 85℃ 90% R.H.Max.
• 3.5 储存温度： -40℃ 至 85℃ 90% R.H.Max.

4.0 电性能

• 4.1 接触阻抗： 工作行程内动态接触电阻：小于30毫欧
• 4.2 绝缘阻抗： 带塑胶的绝缘阻抗 在 500V DC 或者 AC 条件下持续一分钟 绝缘阻抗 > 100MΩ
• 4.3 耐电压： 500 VAC 1 分钟 最大漏电流 0.3mA

5.0 机械性能

• 5.1 正向力： 工作点大于 60gf
• 5.2 保持力： 0.5kgf/pin
• 5.3 耐久性： 10000 次弹簧力保持在范围内
• 5.4 耐振性： 15 分钟 10～500HZ 振动频率，1.2mm 振幅，不超过 1μ sec.掉 电，接触阻抗< 100mOhm.

6.0 环境性能

• 6.1 热冲击： -40℃/30Min. 85℃/30Min. 100 个循环 接触阻抗 < 100 mOhm 无外观损伤
• 6.2 耐温湿性： 90 %R.H., 60℃, 500hours 的耐温湿试验后 绝缘阻抗>100MOhm, 接触阻抗< 100mOhm. 无外观损伤
• 6.3 盐雾试验： 5% 盐溶液 48 小时 无锈蚀.
• 6.4 可焊性试验： 260 5/-0℃ 5 0/-0.5 Second 湿焊覆盖率 95％以上。

四、Pogo Pin 结构分析

针头

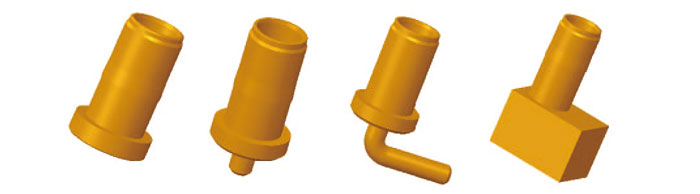

针管

弹簧

成品

• 接触电阻：动态接触电阻小于30mΩ
• 绝缘阻抗：大于500MΩ
• 弹力：依客户要求定制，范围50~500克
• 尺寸精度：长度方向可以达到0.05mm.直径方向可以达到0.01mm
• 使用寿命：1万次以上
• 焊接方式：适用于表面贴片焊接、波峰焊、手焊。

五、弹簧针使用须知

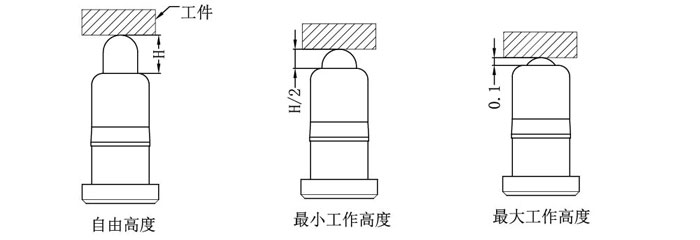

1、Pogo Pin下压量设计

2、Pogo Pin对应接触面设计

1)、偏心现象，由于独特的设计，针头偏离针管 ±3°，是在可以接受的范围。

2)、建议相应的接触面积，比弹簧的针管直径大0.5mm。

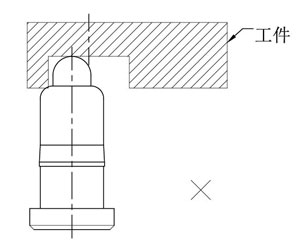

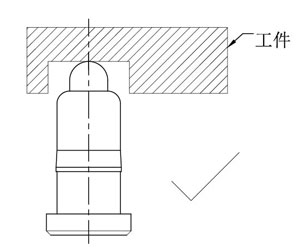

3、Pogo Pin铆压口防撞设计

1)、Pogo Pin的针管管壁比较薄弱，在使用中严禁触碰管壁，以防止管壁变形引起的隐患。

2)、弹簧针工作中心必须和工件工作中心对齐，弹簧针工作中心和工件工作中心不对齐，针管和工件之间产品干扰现象。导致针管变形，影响产品使用寿命。

4、Pogo Pin下压方向设计

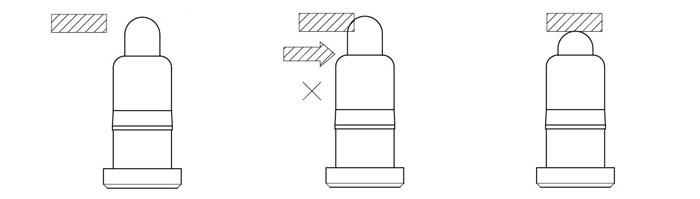

1)、配合部分沿轴向和弹簧针配合时。在工件和弹簧针接触前未达到工作高度时，工件不可以和弹簧针做横向移动，会使针管管壁破坏，影响弹簧针的使用。

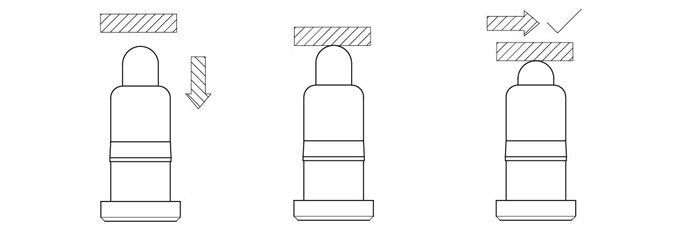

2)、垂直下压时，工件和弹簧针接触，配合部分可以滑过弹簧针的顶端。

3)、允许工件和弹簧针的配合有±10°垂直公差。

4)、如果轴向行程得不到保证倾斜角度在15°以内，使用寿命就会低于2000次。

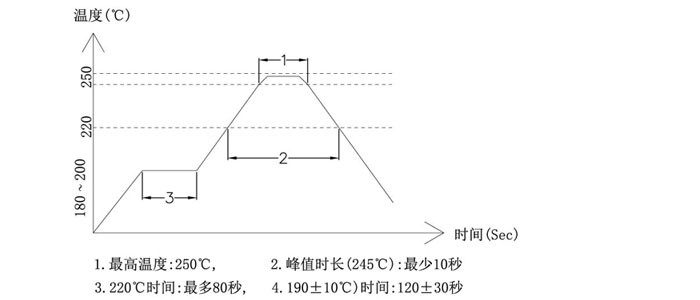

5、Pogo Pin焊接建议的温度曲线

六、Pogo Pin广泛应用

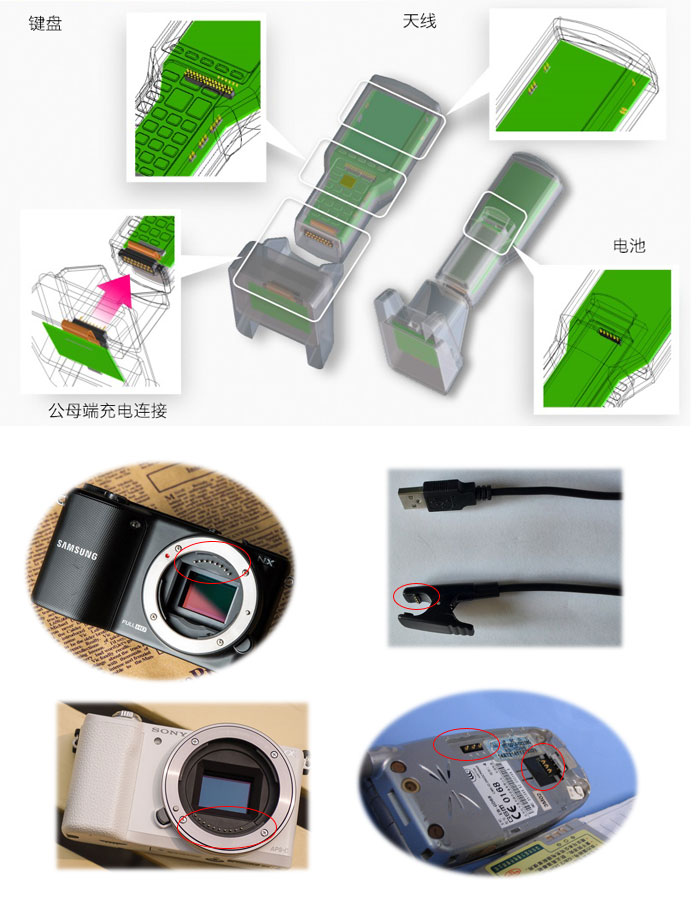

pogo pin 是一种应用于手机通讯，汽车，数码相机等电子产品中的精密连接器，广泛应用于手机天线，手机电池，POS机，对讲机，打印机，笔记本电脑，数字电视，游戏设备，医疗设备，助听器，蓝牙耳机等领域。

测量设备

汽车车载导航、各种电子设备

航空、航天、军工电子通讯

无线设备、数据通讯设备、电信设备

消费性电子
